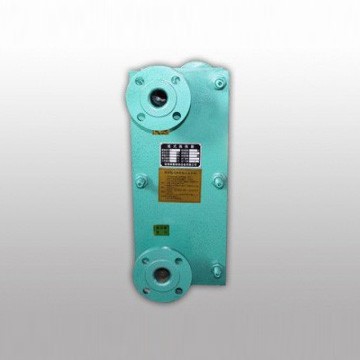

板式換熱器是一種有效的換熱設備，它的結構主要包括以下幾個部分：
　　1.板片
　　板片是板式換熱器的主要組成部分，它是由金屬材料壓制而成的薄板，表面帶有波紋。這些波紋可以增加流體的擾動，使流體在低速下就能達到湍流狀態，從而提高傳熱效率。板片上有四個角孔，用于供冷熱兩種介質通過。
　　2.墊片
　　墊片位于板片的周邊，它的主要作用是密封板片之間的縫隙，防止流體向外泄漏。墊片的材質通常根據板式換熱器介質而定，有丁腈橡膠、三元乙丙橡膠、氟橡膠等多種材質可供選擇。
　　3.壓緊板
　　壓緊板包括固定壓緊板和活動壓緊板。它們通常由碳鋼板或不銹鋼板制成，厚度根據承壓能力而定。板式換熱器固定壓緊板在前端固定不動，而活動壓緊板則與其配對使用，可以在導桿上滑動，以便安裝、拆卸及檢修。
　　4.導桿和支柱
　　導桿用于支撐板片，確保其在換熱器內部的位置準確，并且有一定的穩定性。板式換熱器支柱則用于支撐整個換熱器的重量，使整個換熱器組成一體。
　　5.夾緊螺栓和螺母
　　夾緊螺栓均勻分布在壓緊板周圍，板式換熱器用于夾緊固定壓緊板和活動壓緊板之間的板片。螺母則用于緊固螺栓，確保板片之間的壓力均勻。
　　6.中間隔板
　　當中間隔板存在時，它可以將一臺板式換熱器分成兩個或兩個以上換熱段，供三種流體以上換熱時使用。如果只需要兩種流體換熱，則不需要中間間隔板。
　　7.端板
　　端板的作用是阻止流體與固定壓緊板和活動壓緊板相接觸，板式換熱器從而保護換熱器的其他部分不被流體直接沖擊。
　　8.連接管和法蘭
　　接管和法蘭通常位于固定壓緊板（有時在活動壓緊板或中間隔板）的角部，開設2個或4個接口，并與板式換熱器上相應的角孔連通，供換熱流體流動。

　　以上就是板式換熱器的主要組成部件及其作用。
